Виды тепловых счетчиков и принцип их работы

Доля оплаты тепловой энергии в общих затратах на коммунальные услуги составляет около 50%. Поэтому все потребители устанавливают теплосчётчики. В этой статье описаны типы теплосчётчиков, принцип работы, поверка теплосчетчиков в Москве, а также особенности эксплуатации тепловых узлов на сетях, где рабочим агентом является вода.

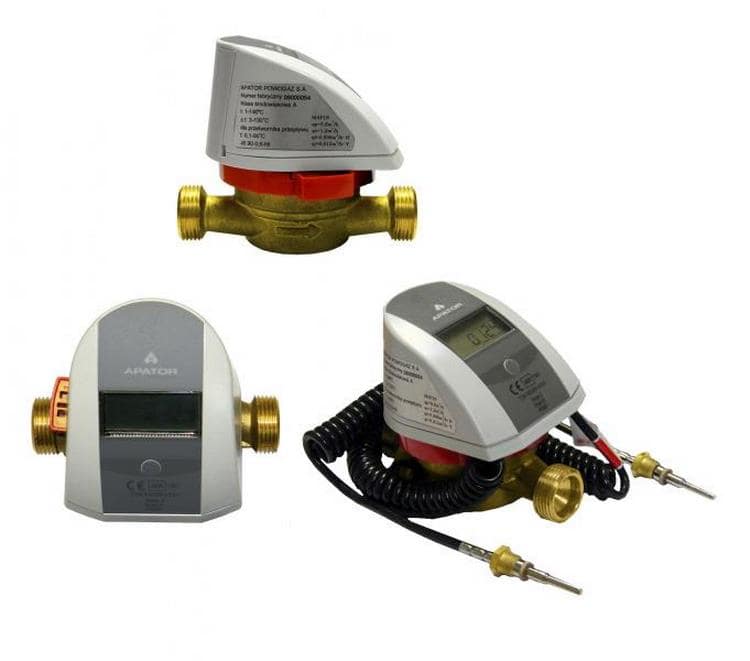

Типы теплосчетчиков

На чём основана работа теплового узла

Тепловые счётчики, установленные на водяных тепловых сетях, определяют количество тепла, подаваемого в помещение из тепловой сети.

Формула расчёта достаточно проста: К = Р х (Т1-Т2), где:

К-количество тепла, измеряется в калориях /час;

Р-расход воды, измеряется в тоннах/час;

Т1- температура воды на входе, измеряется в градусах Цельсия;

Т2- температура воды на выходе, измеряется также в градусах Цельсия.

В реализации этой формулы нет ничего сложного в физическом смысле. Сначала измеряется горячая вода, прошедшая через систему за определённое время. Одновременно производится замер температур. Все данные автоматически поступают в вычислительный электронный блок.

Вычислитель – это обыкновенный калькулятор, работающий по одной единственной программе. Его задача – выполнять расчёты по указанной выше формуле.

Расход воды определяют разными способами. Именно способ определения расхода и определяет тип теплосчётчика: механический, электромагнитный, ультразвуковой и вихревой.

Также имеются разные инструменты для определения температур.

Подключение теплосчетчика

Отметим интересный факт. Количество тепла только в России измеряют в Гкал/час. Во всём мире принято измерять эту величину в Квт или Джоулях, что более логично и соответствует общепринятой международной системе мер.

Именно такие размерности определяемых величин и вызывают недоумение у населения. Но перевод калорий в киловатты или джоули не вызывает затруднений у специалистов.

Конструктивное исполнение

Все теплосчётчики состоят из следующих узлов:

  • Устройство для подсчёта расхода теплового агента. Состоит из корпуса, внутри которого размещен механизм учёта. Устанавливается обычно на входе в систему.
  • Термометры. Один из них устанавливается на входе, то есть на подаче, второй – на выходе системы отопления, то есть на обратке.
  • Операционный блок, состоящий из электронного вычислительного устройства.
  • Вспомогательные устройства: блок питания, устройство для дистанционной передачи данных и прочее.
Теплосчетчик в доме

Механические тепловые счётчики

Механические теплосчётчики ещё называют изометрическими. Счётчик такого типа измеряет расход агента методом подсчёта количества вращений небольшой турбины. Принцип аналогичен работе обычных водяных счётчиков.

Такие приборы стоят недорого и поэтому наиболее популярны. К их недостаткам относится большая чувствительность к качеству воды, особенно к механическим загрязнениям. Это обусловило необходимость установки дополнительного узла – фильтра, который надо периодически очищать. Кроме того, при установке механических счётчиков снижается давление в системе из-за высокого коэффициента сопротивления вращающегося элемента.

В качестве вращающегося элемента применяются крыльчатки, винтовые элементы и турбины.

Электромагнитные теплосчётчики

В основе работы такого прибора лежит магнитное поле, которое генерирует магнитную индукцию в потоке жидкости. Счётчик регистрирует колебания индукции и интерпретирует полученные данные в расход жидкости. Колебания индукции достаточно маленькие. Это требует качественного монтажа прибора и тщательного ухода.

Стоимость электромагнитных счётчиков больше по сравнению с механическими моделями. Но и точность показаний на порядок выше. Следует иметь в виду, что погрешность измерений этого прибора значительно увеличивается в результате механических сопротивлений и некачественного соединения кабелей. Кроме того, железо, находящееся в воде также влияет на правильность показаний прибора.

Ультразвуковые приборы учёта тепла

Работа такого прибора немного похожа на электромагнитный счётчик. Но в этом случае теплосчётчик генерирует ультразвук, величина которого изменяется при прохождении через поток жидкости. Прибор улавливает эти колебания, затем интерпретирует их в показатели расхода.

Стоимость прибора учёта этого типа очень высока. Точность показаний зависит от качества воды. Щёлочи, железо и другие примеси, находящиеся в воде, оказывают негативное влияние на показания, увеличивая погрешность.

Ультразвуковые приборы учёта тепла эффективно работают только в том случае, если в системе отопления эксплуатируется чистая вода, без химических примесей.

Вихревые теплосчётчики

Любой жидкостной поток образует вихри при прохождении препятствия. Именно на этом основана работа вихревого узла учёта. Прибор регистрирует мгновенную величину вихрей и на основании их изменений определяет расход теплового агента.

Точность показаний такого прибора не зависит от качества воды. Ни отложения на внутренних поверхностях труб, ни химический состав теплоносителя не мешают прибору правильно определять расход воды. Кроме того, вихревой теплосчётчик можно устанавливать в любом пространственном положении: вертикально, горизонтально или наклонно. В ряде случаев это является неоценимым преимуществом.

К недостаткам вихревого теплосчётчика надо отнести его чувствительность к попаданию воздуха в систему. Если нарушена герметичность труб и воздух попадёт в систему, то вихревой счётчик покажет неправильные величины расхода.

Подбор теплосчётчика

На рынке имеется много модификаций счётчиков разного типа. Есть приборы, предназначенные для учёта тепла сразу на нескольких сетях. Существуют комбинированные узлы учёта, объединяющие несколько приборов учёта различных энергоресурсов. Такие узлы подсчитывают сразу электроэнергию, тепловую энергию и количество потребляемой воды. Чем больше дополнительных функций выполняет прибор, тем он сложнее в эксплуатации и дороже.

Поэтому, надо выбирать теплосчётчик, отвечающий конкретным потребностям и имеющимся условиям эксплуатации.
