Как рассчитать с помощью программы размеры лестницы

При строительстве собственного дома следует продумать все элементы будущего жилья, и главное для многоэтажного строения – способ перемещения между этажами. Строительные компании, выполняющие проекты домов, обычно включают в свою работу разработку всех элементов, в том числе конструкции для перемещения между этажами. Но есть вероятность, что через какое-то время хозяин захочет сделать ремонт с перепланировкой и соорудить другой вид подъема на второй этаж, или он самостоятельно разрабатывает проект будущего жилья. В этих случаях ему будет необходима специальная программа для расчета лестниц.

Эта программа поможет спроектировать подъем, полностью отвечающий требованиям СНиП, а также позволит посмотреть 3D-модель будущей лестницы. Эта функция программы поможет вписать конструкцию в интерьер квартиры и продумать заранее ее декор.

К тому же изготовление и монтаж лестниц под ключ потребует больших трат, чем ее возведение своими руками. Для этого можно воспользоваться любой пошаговой инструкцией, которую сейчас очень легко найти.

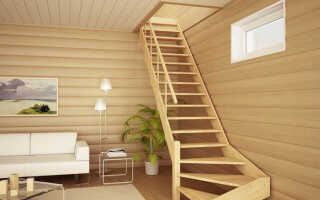

лестница
В данном статье вы узнаете, как рассчитать размеры лестницы

Как построить удобную лестницу

Чтобы построить действительно удобную конструкцию для перемещения между этажами, при проектировании и расчетах нужно учитывать сразу несколько параметров. Функциональность лестничных конструкций зависит от того, какие параметры были заданы для ее возведения, например, какой оптимальный угол наклона подойдет для желаемого типа лестницы.

Этот показатель может быть меньшим (30-36 градусов), для ежедневного перемещения между этажами, или большим (наклон в 45 градусов). Такие крутые подъемы подойдут для чердака или другого помещения, которое редко используется. Угол крутизны больше 45 градусов может применяться для приставных или раскладных конструкций, по которым можно спускаться только спиной вперед.

Большую роль играют размеры ступеней. Для комфортного перемещения по ним оптимальное значение их глубины (проступи) должно быть 22-30 см. Удобство подъема также зависит от количества и высоты ступеней. Обычно устанавливают нечетное количество проступков, чтобы начинать и заканчивать подъем или спуск с одной и той же ноги. При этом их число в одном марше должно быть не меньше 3 и не больше 16. А высота подступенков должна находиться в пределах 15-19 см.

В этом видео вы узнаете, как изготовить лестницу:

Выбирать ширину лестничного пролета следует из личных предпочтений и свободного пространства для размещения широкого марша. Согласно стандартам, он не должен быть уже 80 см. Безопасная высота перил зависит от центра тяжести человека, это примерно 90-120 см. Для перемещения детей можно установить дополнительный поручень на меньшей высоте.

Для чего необходимо производить расчет лестницы

Все расчеты для построения можно провести самостоятельно, используя основные формулы для вычислений. Но для неопытного строителя в этом случае велика вероятность запутаться в расчетах, да и просто потратить на это слишком много времени. Гораздо проще рассчитать параметры лестницы специальным онлайн-калькулятором. Такие программы помогут сделать расчеты для конструкций в частном доме или многоуровневой квартире.

Расчеты обязательно проводить перед началом строительства и до покупки стройматериалов. Полученные параметры помогут посчитать количество необходимых элементов для возведения конструкции. Зная длину лестницы и ее высоту, можно определить, сколько полезного пространства она займет, и каких размеров нужно выбрать тетиву для сооружения.

Популярные калькуляторы

Одними из самых популярных программ для расчета лестницы на второй этаж являются:

  1. Compass Staircase – программа с очень большой библиотекой конструкционных элементов, что позволит спроектировать лестницу на любой вкус и в соответствии с самыми высокими требованиями.
  2. Solid Works – программа для создания чертежей и проектов разных инженерных сооружений, включая лестничные марши. Может работать с большим количеством параметров, создает очень реалистичные модели будущих конструкций. Имеет возможность создания 2D-проектов из 3D-моделей, а при внесении изменений отображает их сразу в обоих плоскостях.
  3. Consultec Staircon – отличается понятным интерфейсом, позволит создать 3D-проект, смету, учитывающую выбор подходящих материалов. Программа была разработана для использования в промышленных масштабах на предприятиях, специализирующихся на изготовлении лестничных конструкций.
  4. Stair Designer – очень удобный сервис для проектирования всех видов устройств для подъема на этаж (от простых одномаршевых до винтовых), учитывает фактуру и свойства используемых материалов, поможет сразу понять, будет ли спроектированная конструкция удобна в использовании. Из минусов – отсутствие русскоязычного интерфейса.

Какие виды лестниц можно рассчитать

С помощью онлайн-программы для расчета параметров лестниц можно получить значения для всех основных их видов.

Самой простой моделью будет прямая лестница на косоурах. Для ее расчета нужно указать следующие параметры:

  • высоту (расстояние от пола до потолка) – х;
  • ширину проема (длину проекции всей конструкции на поверхность пола) – y;
  • толщину ступенек – z;
  • выступ степеней, если предусмотрен – f;
  • минимальную ширину косоура – h;
  • расположение первой ступени относительно уровня пола второго этажа – Sp;
  • направление подъема (левостороннее или правостороннее);
  • примерное количество ступеней.

Введя все необходимые данные, можно получить расчет таких значений, как ширина и высота ступеней, их глубина, угол наклона конструкции, длину косоуров или тетивы. Программа покажет, какие показатели вписываются в стандарты, а какие выходят за пределы, и насколько удобной получится в итоге лестница, укажет, какие изменения нужно внести. Аналогично можно узнать параметры прямой лестницы на тетивах.

лестница_размеры
Существуют определенные виды лестниц, которые можно рассчитать

Программа расчета лестниц поможет сделать расчет двух- и трехмаршевых конструкций с пролетами и поворотными ступенями. Такие подъемы с забежными ступенями или переходными площадками могут выполняться с поворотом на 90 или 180 градусов.

Лестница на косоурах с забежными ступенями рассчитывается с учетом определенных особенностей. Для данной модели нужно учесть трапециевидную форму поворотных ступеней, внутренняя сторона которых не должна быть меньше 10 см. Также стоит учесть, что нависание каждой последующей ступени над предыдущей должно находиться в пределах 5 см. При этом ширина лестничного марша на протяжении всего подъема остается одинаковой. Габариты ступеней с поворотом зависят от радиуса дуг, по которым выполняется поворот конструкции.

Для лестниц с несколькими маршами нужно определить высоту каждого из них. Она может быть одинаковой для всех лестничных пролетов или отличаться. Рассчитав параметры ступеней, обязательно продумать устройство переходной площадки. Значение ширины и длины такой площадки должно быть равно ширине марша, не менее 80 см. Длина переходного элемента может быть равна ширине при повороте на 90 градусов, а может быть в несколько раз больше, когда проектируется разворот на 180 градусов.

При расчете параметров ступенек винтовых лестниц нужно учитывать, что для удобного перемещения их высота должна быть меньше, чем при проектировании маршевых конструкций.

Как работает калькулятор лестницы онлайн

Чтобы воспользоваться онлайн-калькулятором для самостоятельного проектирования лестницы в частном доме, достаточно выбрать желаемый тип будущей конструкции (прямая, Г-образная или П-образная, с двумя маршами, винтовая). Затем ввести уже известные параметры:

  • высоту проема;
  • длину проема;
  • количество ступеней;
  • другие параметры для проступей (ширину, глубину, размер нависающей части, высоту подступенка).

Для винтовой лестницы нужно ввести дополнительные параметры – угол поворота, диаметр, а для лестниц с несколькими маршами – число ступеней на нижнем уровне. Выполнить расчет и, при необходимости, внести изменения в исходные данные. Программа указывает, какие значения нужно откорректировать, выделяя их красным цветом.

Программа: онлайн-конструктор лестниц

Помимо калькуляторов для расчета параметров будущей конструкции, популярны онлайн-конструкторы для проектирования. Как правило, это тот же калькулятор, в котором есть функция 2D- и 3D-моделирования. Среди таких программ можно выделить популярные: Lesenka.com или WeBsr.ru.

Какие функции имеет конструктор лестниц

Конструкторы отличаются возможностью получить практически реальную картинку того, как будет выглядеть будущая лестница. Они обладают следующими функциями:

  • вывод полученного чертежа на печать;
  • подбор материала, из которого будет выполнен подъем на второй этаж;
  • расчет стоимости материалов;
  • огромная база шаблонов и вспомогательных элементов.

Можно получить максимально удобную для пользователей конструкцию, увидеть все отличия металлической конструкции от деревянной, поворотной от прямой, и выбрать самый подходящий для себя вариант. С помощью программы, помимо чертежа обычной деревянной лестницы, можно получить варианты различного дизайна.

В заключение

Воспользовавшись онлайн-калькулятором хотя бы один раз, можно сразу понять, насколько легко проектировать различные конструкции и типы лестниц. Визуализация полученного результата поможет понять, подойдет ли выбранная модель для определенных помещений. Используя такой помощник для создания чертежей и проектов, можно сэкономить на привлечении специалистов.
