Как рассчитать размеры лестницы с поворотом на 180 градусов

Существует широкий выбор лестничных конструкций. Чаще всего мы имеем дело с ограниченным пространством, поэтому выбор хозяев останавливается на поворотных лестницах, которые занимают меньше места. Одним из таких видов является поворотная лестница на 180 градусов, по-другому именуемая модульной П-образной. Она занимает минимум площади и выглядит не такой громоздкой, как обычная одномаршевая.

Чтобы правильно установить модульную лестницу, необходимо точно и корректно выполнить все расчеты. У человека, который с данной задачей ни разу не сталкивался, могут возникнуть некоторые затруднения. Вопрос этот очень важный: необходимо сосчитать, сколько ступеней нужно уложить, какая глубина, высота и ширина будет у каждой из них. Особое внимание нужно уделить ступеням на повороте. Давайте же разбираться, как же правильно составить все вычисления и не ошибиться.

Разновидности поворотных лестниц

Существует несколько разновидностей забежных лестниц с поворотом на 180 градусов, различающихся по разным критериям.

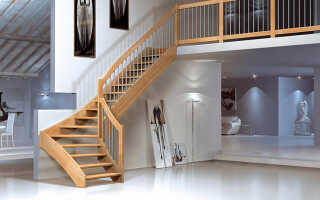

градус
Существуют 3 вида подобных лестниц

В зависимости от материала изготовления, различают такие конструкции:

  1. Из дерева.
  2. Из металла.
  3. Из стекла.

Зачастую при выборе материала сходней каменные конструкции остаются в стороне. Это объясняется тем, что данный вид очень громоздкий как по весу, так и эстетически. Кроме того, нет необходимости в такой неподъемной конструкции – надежности и прочности лестниц из металла, дерева и даже стекла вполне достаточно для безопасной эксплуатации.

Под ступенями в качестве основы укладывается несущий каркас, именуемый косоуром. Благодаря тому, что он металлический, каркас гарантирует достаточную защиту от любых деформаций.

В данном видео вы подробнее узнаете о подобной лестнице:

В зависимости от количества косоуров, различают:

  1. Лестницы, где два косоура расположены по бокам.
  2. Лестницы, где косоур один, в центре конструкции.

В зависимости от количества маршей и общего вида конструкции, различают:

  1. Лестницу с двумя маршами, которая в середине подъема разделяется площадкой.
  2. Лестницу с забежными ступеньками на повороте.
  3. Лестницу с маршами в количестве от трех и более и, соответственно, большим количеством площадок.
  4. Винтовую лестницу, без площадок.

Все вышеперечисленные виды различаются по чертежам, схемам и требуют индивидуальных расчетов. Выбор конкретного вида очень субъективен, поскольку видимых преимуществ и недостатков в них нет. Некоторые предпочитают не просто выбор одного типа, а сочетание нескольких. Такая комбинация придаст интерьеру уникальности, позволит хозяевам сделать подъем на верхний этаж максимально удобным для данного помещения и, кроме того, выразить свои предпочтения в дизайне.

Методы расчета

Верно составленные подсчеты лестницы с поворотными ступенями на 180 градусов требуют использования некоторых методов или особых программ. При недостатке опыта, или если у вас нет уверенности в правильном расчете, можно использовать специально разработанные для этого конструкторы лестниц или же обратиться к профильным специалистам.

Ниже представлены существующие методы:

  1. Пропорциональный.
  2. Датский.
  3. Разверток.
  4. Переноса линий вверх.

Первый метод является самым легким. В его основе – пропорциональное положение ступенек в месте поворота. При этом сохраняются нормативные размеры глубины ступеней. Подсчеты при данном методе выполняются следующим образом.

Сперва следует разработать чертеж горизонтального изображения будущей конструкции. На нем в центре лестницы провести вертикальную ось. Далее следует наметить граничные точки прямой ступени, за которой начнется поворот. Наметить место опоры, которое будет служить плацдармом для крепления поворотных ступеней. Определить наиболее приемлемую глубину ступеней. После этого необходимо соединить прямой линией две эти точки. Выполнив данные расчеты, можно разметить все остальные границы ступеней.

Внимание! Поворотные проступи должны быть толще, поскольку в центре они становятся более узкими.

После окончания всех зарисовок у вас должна быть полная картина трех проекций лестничной конструкции.

Данный метод рассчитан на тех, кто не имеет специального образования и хочет выполнить всю работу самостоятельно. Другие же приемы предназначены для профильных специалистов, которые обучены правилам черчения и проектирования.

градус_лестница
Существует несколько методов расчёта

Данные для расчета лестницы с поворотом на 180 градусов

Для проведения необходимых расчетов вам обязательно понадобятся некоторые средние нормативные значения. Итак, средняя длина шага имеет значение около 60 см, если быть точным, 0,62 м. Оптимальные параметры соотношения высоты к глубине ступени является 17:29 см. Чтобы лестница была удобной, старайтесь смоделировать угол наклона не более 40 градусов. Глубина ступени должна быть минимум 30 см, поскольку это приблизительно является 45 размером обуви. Высоту ступеней не следует делать слишком маленькой или высокой. Выгодна середина – около 15-20 см.

Онлайн-калькулятор расчета деревянной лестницы на 180 градусов с забежными ступенями

На нашем сайте есть возможность произвести расчет лестницы с поворотом на 180 градусов с помощью онлайн-калькулятора лестниц. Для этого необходимо ввести исходные данные, такие как сторона поворота, данные для проема, количество, выступ, ширину, глубину и высоту ступеней. При желании можно дополнить информацией о высоте поручней, размерах косоуров.

Убедившись, что все необходимые поля заполнены, можно приступать к расчету. Для этого, как правило, достаточно просто нажать кнопку, и ресурс предоставит вам полный отчет, включая чертежи, размеры, параметры, трехмерный вид и даже расчет количества материала, который следует приобрести для выполнения данных работ.

Онлайн-калькуляторы лестницы с поворотом 180 градусов зачастую бесплатны и предоставляют готовые данные за очень короткое время. Точность их достаточно велика, ошибки являются редкостью. Кроме этого, полученный результат можно скачать на компьютер в нескольких форматах файла.

Изготовление лестницы с поворотом

Следует знать, что основными элементами сходней являются:

  • опорные балки – это несущий элемент конструкции. Представлены в виде косоура. Могут варьироваться варианты исполнения – в качестве лестничной тетивы или столба;
  • ступеньки – имеют две составляющие: проступь (горизонтальная), подступенок (вертикальная);
  • перила – также имеют 2 составляющие: поручни и балясины.

Проектирование

На данном этапе следует определить высоту и ширину ступеней, сходней в целом, угол уклона.

Общей высотой сходней является расстояние между первым и вторым этажом.

Параметры ступеней вычисляются по формулам:

  • 2а + b = 64 сантиметра;
  • a+b = 47 сантиметров, из которых: а – высота подступенка, b –ширина ступени.

Оптимальной высотой ступеней является 14-17 см, ширина – около 30 см.

Наиболее удобной шириной конструкции является 1,5 метра.

Общая ширина сходней, как правило, составляет от 1 до 1,5 м. Для частного дома шире делать не стоит.

Изготовление и сборка элементов конструкции

Простоту в работе поможет наладить изготовленное собственноручно лекало, желательно около 4 штук. Им будет удобнее размечать косоуры. После этого следует начать вырезать зубья. Это можно сделать с помощью обычного лобзика или пилы. Первую изготовленную модель можно использовать в качестве шаблона для всех остальных косоуров.

После того как заготовки нарезаны, с их углов необходимо снять фаску, но только в том месте, где соприкасаются ступень и подступенок.

Далее вырезаем детали ступеней по рассчитанным ранее размерам.

После того как все детали сходней готовы, монтируем ступени, затем – перила и балясины.

Финишной прямой нашей работы является покрытие конструкции лаком. Он обеспечит защиту от механических повреждений, влаги и воздействия прямых солнечных лучей.

Поворотную лестницу многие не решаются выполнить самостоятельно и прибегают к услугам строительных фирм. Однако люди, которые предпочитают бюджетный вариант проведения ремонта в доме, согласятся, что проектирование и установка сходней – это не такая уж и непосильная задача. При желании, терпении и внимательности все задумки могут с легкостью воплотиться в реальность.
