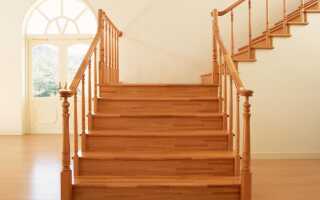

маршевая лестница на второй этаж

Особенности ГОСТ для деревянных лестниц

Чтобы деревянные лестницы были максимально удобными и безопасными, они должны соответствовать определённым требованиям. Конкретный угол наклона конструкции, рекомендованная высота проёма, оптимальная ширина ступенек и т. д. – эти и многие другие требования отражены в ГОСТ – государственных стандартах РФ. От этого зависят размеры лестницы на второй этаж, которую вы решили построить.

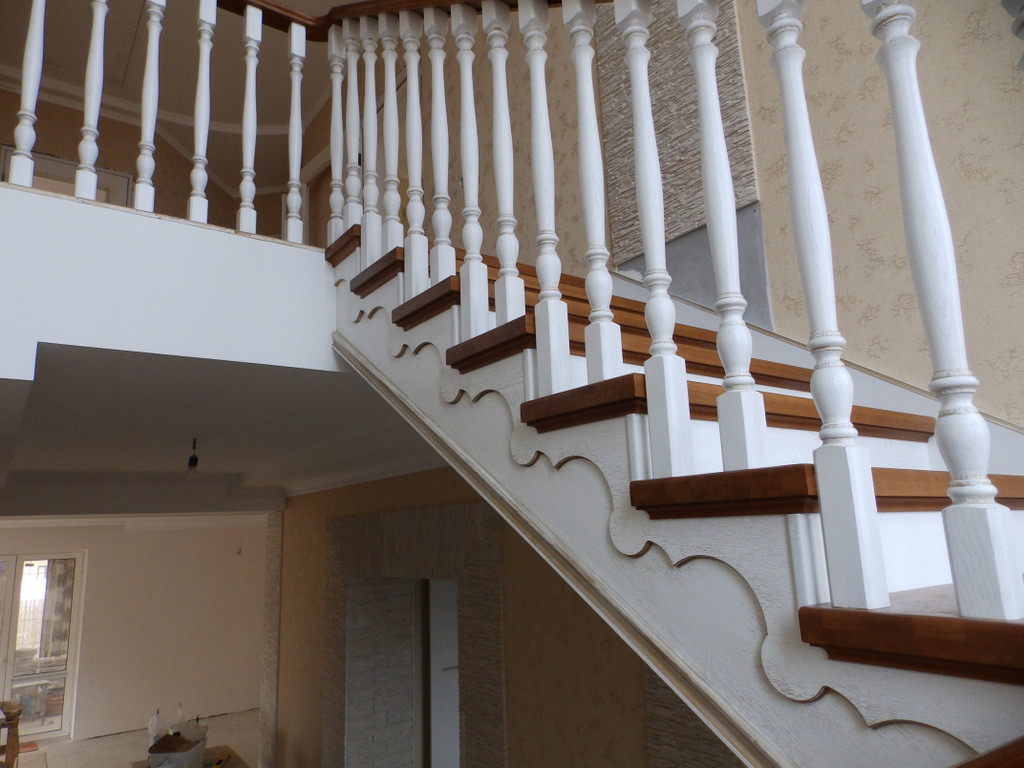

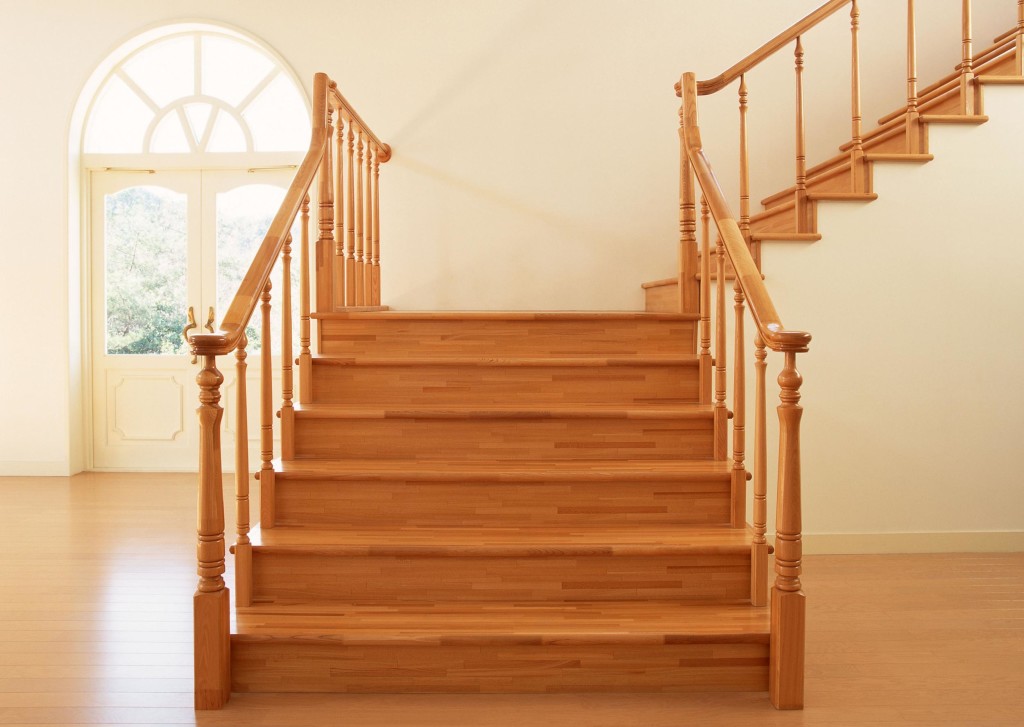

маршевая лестница на второй этаж

Перечень нормативных документов

Проектирование и производство лестниц регламентируется множеством нормативных актов. Каждый из документов отвечает лишь за определённый тип лестничных изделий. Одни устанавливают требования к маршевым конструкциям, другие отвечают за приставные лестницы и т.д. Например.существует СНиП высоты ступеней лестницы, а также другие правила.

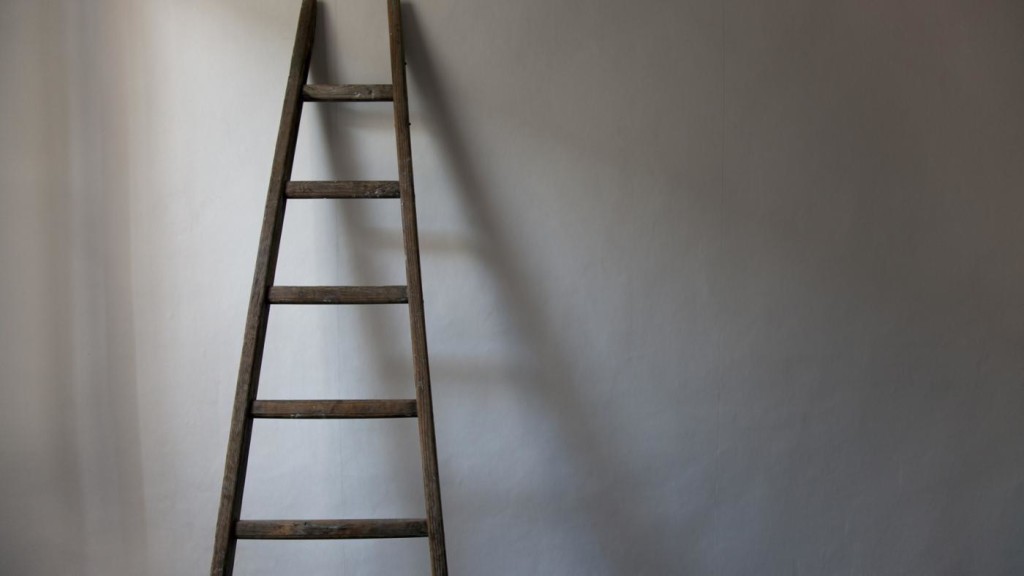

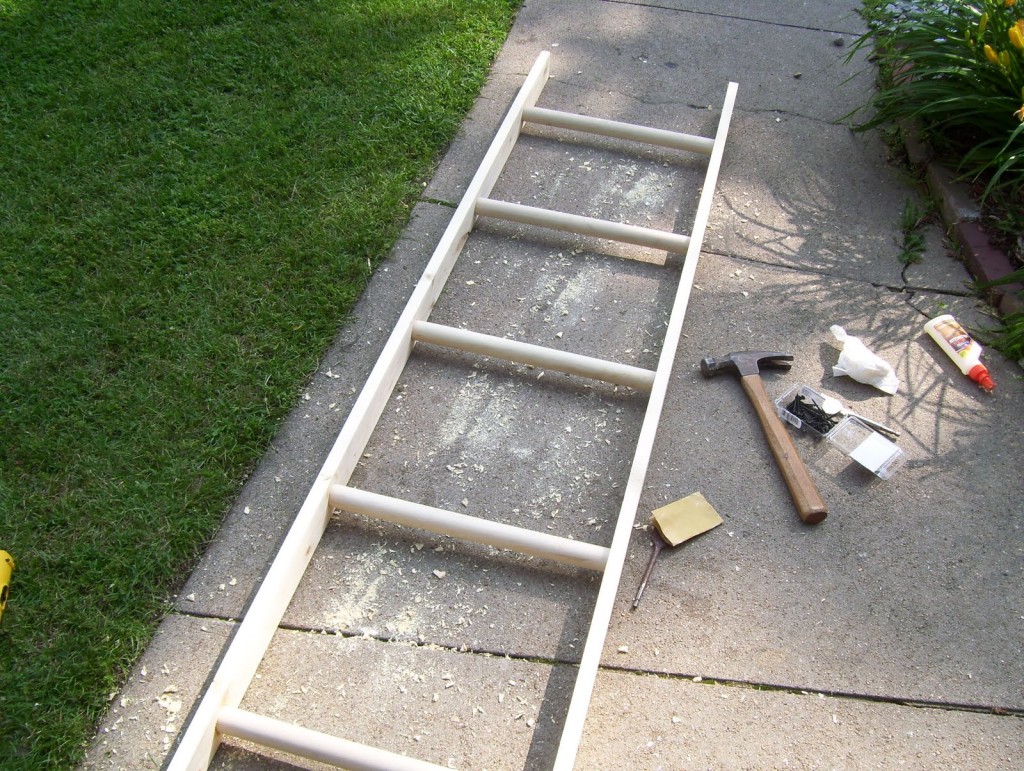

приставная лестница

Чтобы деревянные изделия соответствовали необходимым требованиям, стоит учитывать следующие стандарты:

  • ГОСТ 23120-78 – требования к маршевым изделиям;
  • ГОСТ 25772-83 – содержит информацию об ограждениях лестничных конструкций;
  • ГОСТ 24258-88 – средства подмащивания;
  • ГОСТ 25772 83 – металлические лестницы
  • ГОСТ 8556-72 – технические условия для переносных пожарных конструкций.

ГОСТ 23120-78

Также стоит ознакомиться со следующими документами:

  • ГОСТ 21.101-97 – перечень требований к проектной и рабочей документации;

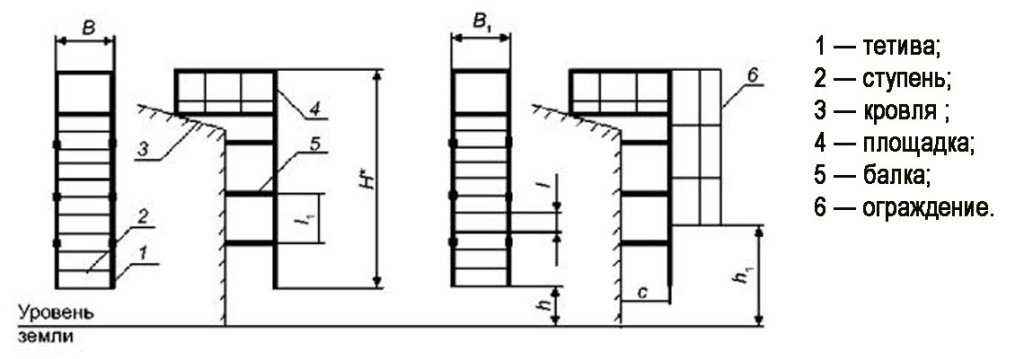

  • ГОСТ Р53254-2009 – технические условия, применяемые к наружным изделиям.

Р53254-2009

Требования к материалу

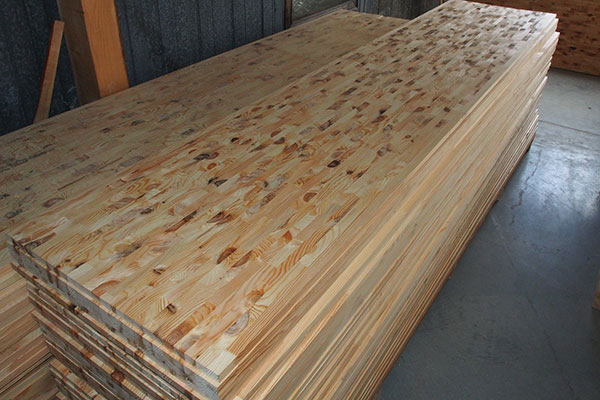

Дерево – наиболее податливый материал. Изготовление деревянных лестниц не требует особых навыков или специфического оборудования. Однако надёжность и долговечность изделия во многом зависит от используемого материала.

маршевая лестница на второй этаж

К дереву применяются следующие требования:

  • для производства ступеней используют твёрдые или хвойные породы дерева (например, ясень, лиственницу, сосну, бук, дуб и т. д.);
  • максимальная влажность материала – 15%;
  • максимальный косослой – 7%;
  • на тетивах должны отсутствовать: распиленные сучки, открытые «карманы» со смолой, завитки с выемками, а также трещины в пазах для ступеней;

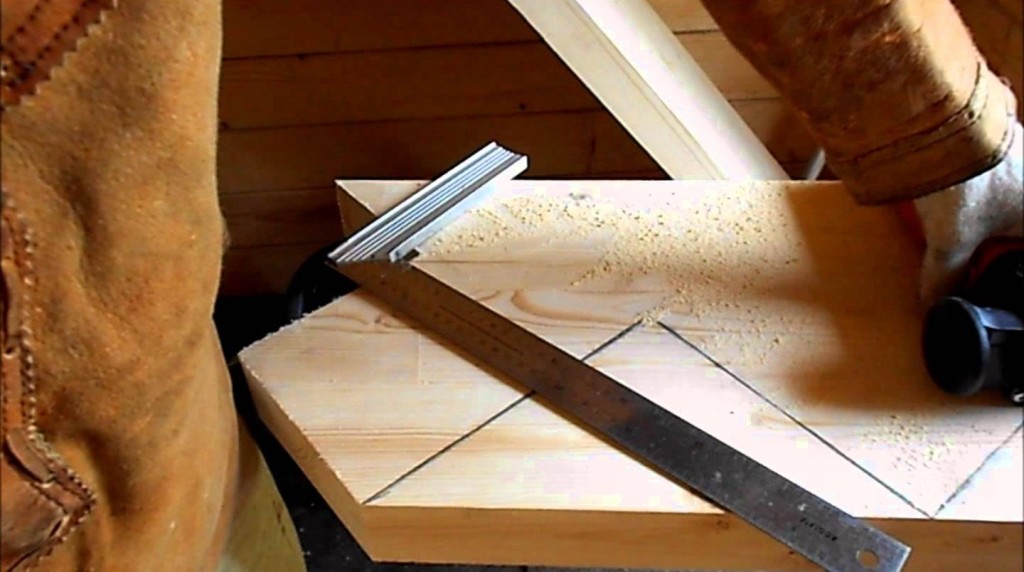

  • заделывать трещины или другие дефекты запрещено;Разметка деталей
  • разрешается изготавливать несущие балки из нескольких деталей (прочность составного изделия должна уступать цельной конструкции);
  • чтобы достичь гладкой формы элементов конструкции, необходимо использовать ручную или машинную обработку;
  • детали конструкции следует подвергать горячей пропитке натуральной олифы, после чего покрывать их бесцветными лаками;
  • наносить краску запрещено.

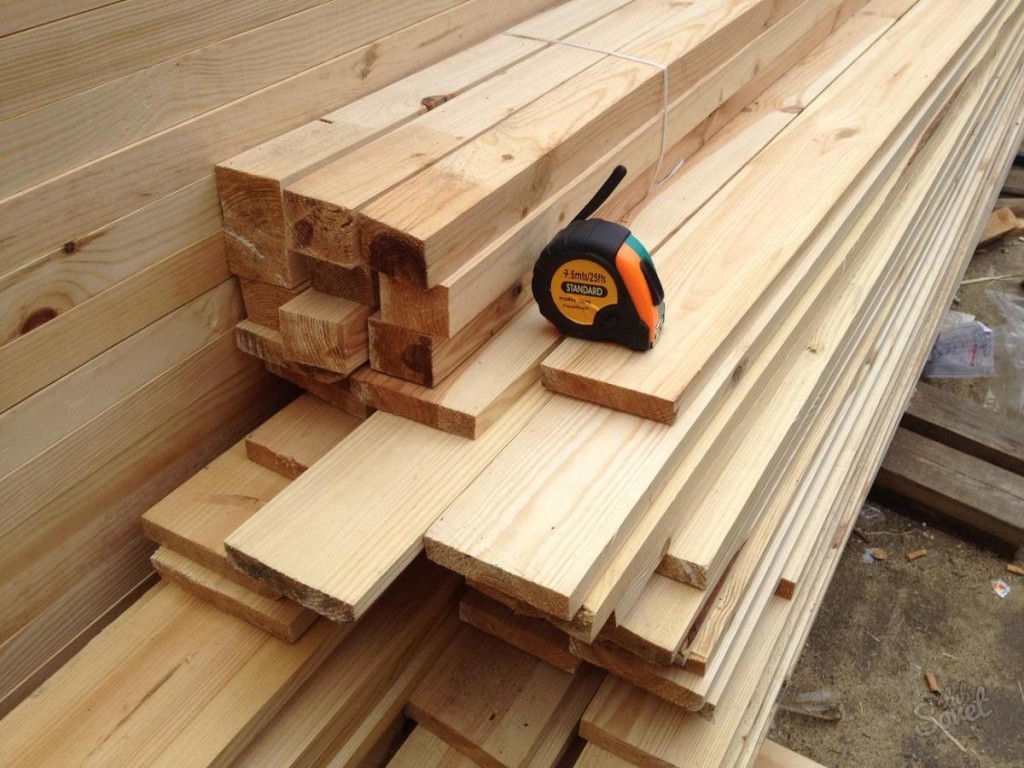

материал для ступеней

Разрешено использование деревянных элементов с твёрдосросшимися несквозными сучками. Требования зависят от ширины самого сучка:

  • менее 0,5 см – до двух штук на 0,5 м длины детали;
  • менее 1,5 см – 1 отросток на 1 м;
  • менее 2 см – максимум 1 сучок.

Ошибки при строительстве маршевых лестниц (часть 1)

Ошибки при строительстве маршевых лестниц (часть 2)

Маршевые конструкции

Деревянные маршевые лестницы самые распространённые. Высокую популярность можно объяснить тремя факторами:

  • надёжностью конструкции;
  • высокой грузоподъёмностью;
  • удобством использования.

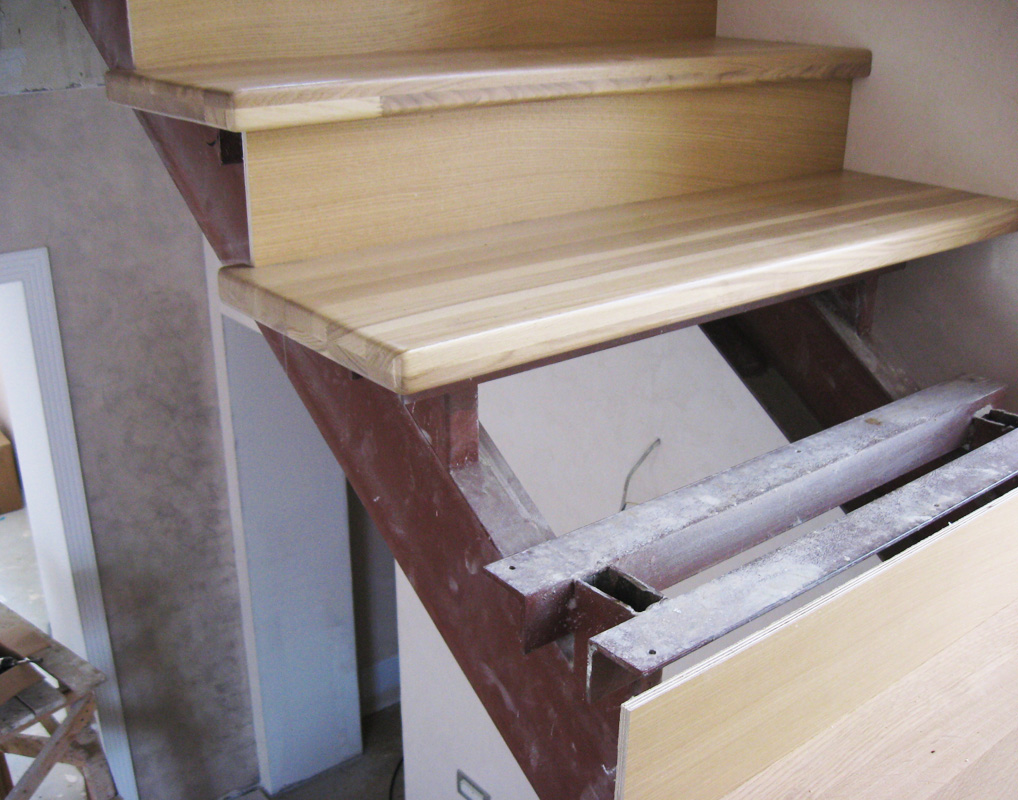

Иногда, для прочности лестницы делают металлический каркас, после чего облицовывают деревянными элементами.

Эти и другие факторы регламентируются государственным стандартом 23120-78.

Проектирование

Составлению чертежа следует уделять особое внимание. Именно на этапе проектирования становится понятно, как будет выглядеть лестница и насколько удобной она будет для использования. Исходя из этих параметров, необходимо учитывать следующие моменты:

  • частоту использования лестницы;
  • ширину пролёта;
  • наличие дополнительных перил (например, для детей);
  • максимальную грузоподъёмность;
  • глубину и высоту ступенек.

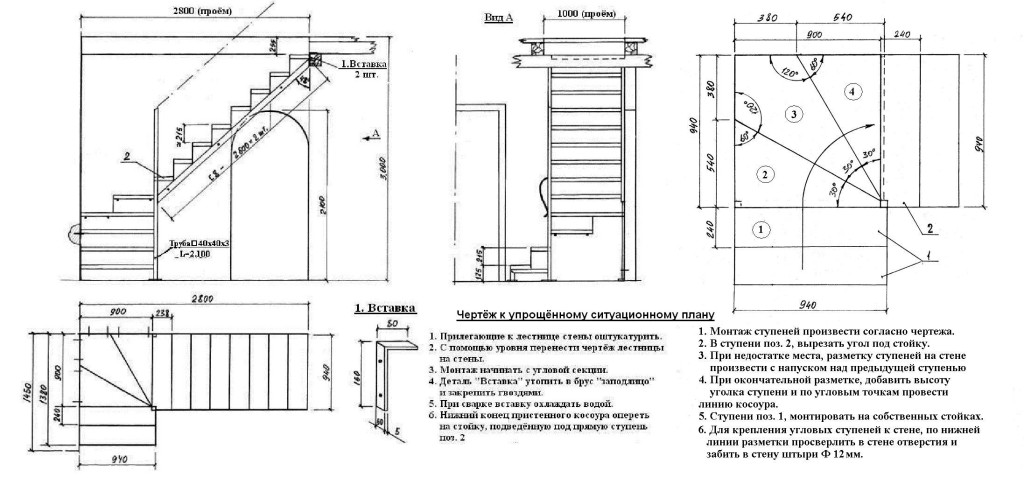

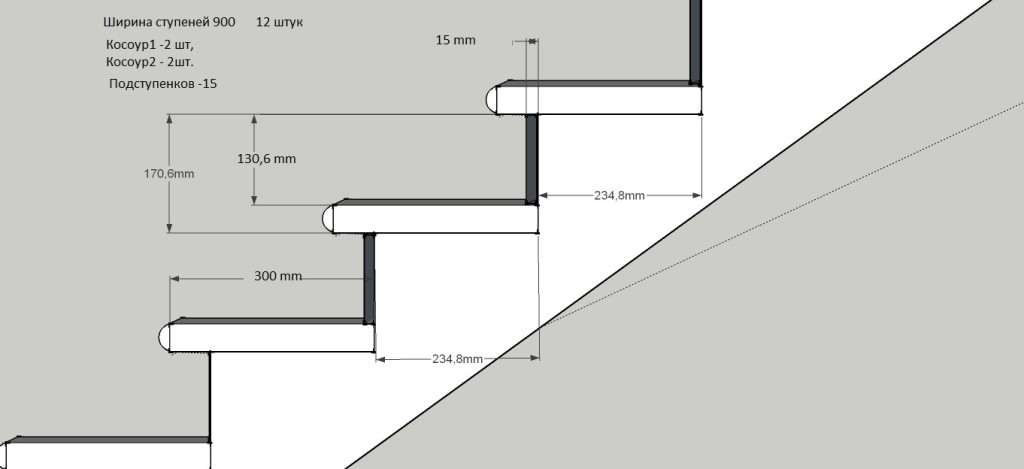

Чертеж маршевой лестницы.

Наиболее важный параметр – это размеры ступеней. Так как длина шага взрослого человека варьируется от 60 до 64 см, соотношение глубины и высоты ступенек должно соответствовать этому значению. Для расчёта оптимального значения высоты ступени лестницы по ГОСТ, используют несколько формул (чем ближе итоговое значение к среднему, тем лучше): a – высота подступенка (вертикальной части ступеньки); b – глубина проступи (горизонтальной части):

  • формула длины шага: 2a + b = 60-64 см (основная формула);
  • «формула безопасности»: a + b = 43-47 см (оптимальный вариант – 46 см);
  • «формула удобной конструкции»: a – b = 12 см (идеальный вариант).

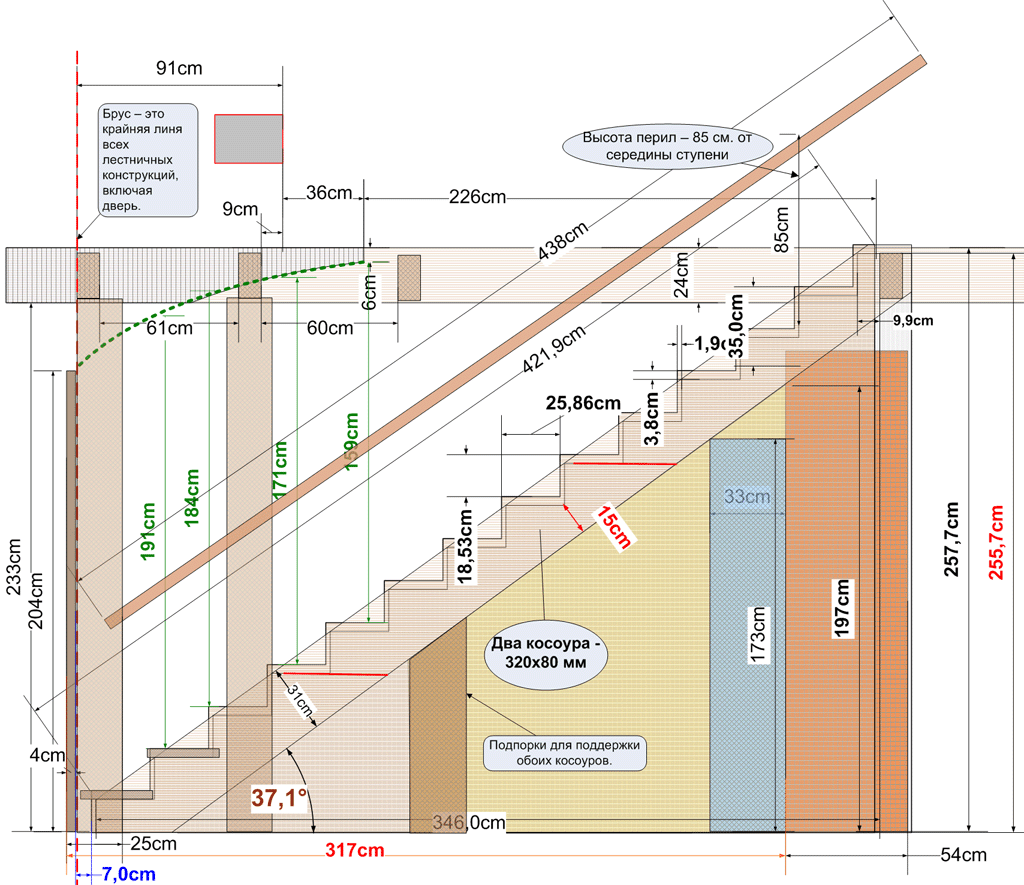

расчет маршевой лестницы

Вкратце о самом чертеже:

  • его следует выполнять в трёх проекциях (с видом сверху, сбоку и спереди);
  • на верхней проекции рекомендуется начертить план помещения, где будет установлена лестница;
  • необходимо указать направление движения (с первого этажа на второй);
  • деревянные элементы на чертеже отмечаются завитушками, металлические – диагональными линиями.

Проектирование маршевой лестницы.

Особенности конструкции

Согласно ГОСТ 23120-78, к лестничным конструкциям применяются следующие требования:

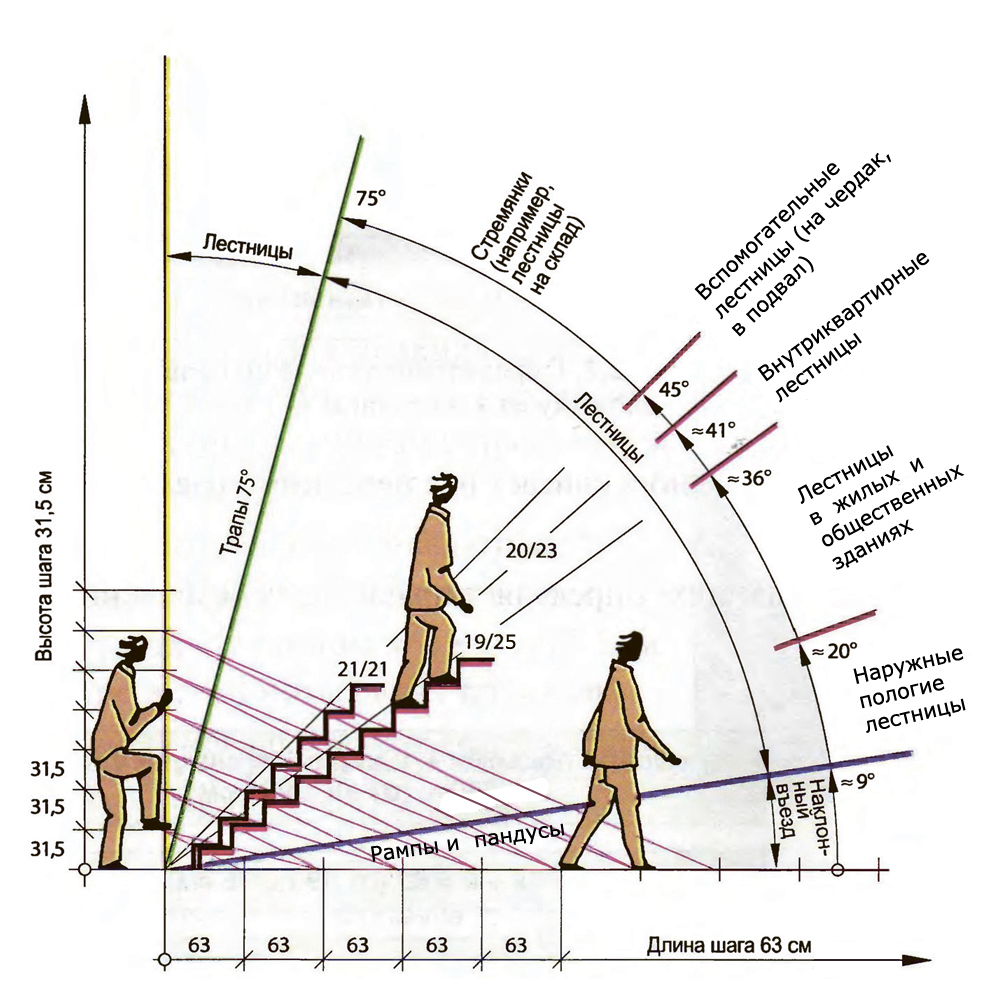

  • рекомендуемый угол наклона – 30-35°, допустимый – 45°;угол наклона лестниц
  • минимальная ширина лестничной площадки – 80 см (оптимальный вариант – если она будет совпадать с шириной ступенек);
  • минимальная ширина проёма– 80 см, рекомендуемая – 90-110 см;
  • максимальное число ступеней в лестничном марше – 17 шт.;
  • все ступеньки должны быть одинакового размера (исключение – начальная ступень);
  • оптимальная высота подступенка – 12-22 см (максимальная погрешность – 0,5 см);
  • глубина проступи – 25-32 см;
  • выступ ступени не должен превышать 0,3 см;Расчет выступа ступеней
  • максимальное количество забежных ступеней для лестницы с поворотом в 90О – 3 шт.;
  • глубина узкой части забежной ступени не должна быть уже 10 см, широкой – не более 40 см;
  • лестницы, имеющие более 3-х ступеней, должны оборудоваться перилами высотой не менее 90 см;
  • максимальное расстояние между балясинами (столбиками перил) – 15 см;
  • для детей необходимо установить дополнительные поручни, которые располагаются под основными либо на стене;
  • рекомендуемая высота проёма (расстояние от лестницы до потолка) – 200 см;
  • минимальное расстояние от двери до первой ступени – 100 см.Расстояние между дверью и лестницей

Переносные изделия

Несмотря на то, что приставные изделия более просты в устройстве, к ним также применяется множество строгих требований. Для большей наглядности, все нормативы можно разделить на несколько категорий.

Особенности конструкции

Устройство лестницы напрямую влияет на удобство и надёжность изделия. Поэтому к ней применяются следующие требования:

  • ступени должны фиксироваться в соответствующих пазах несущих балок;
  • соединение ступеней и тетивы происходит с помощью влагостойкого клея;
  • по завершении сборки, ступеньки должны прочно держаться в углублениях несущих балок;крепление ступеней лестницы
  • на каждые 2 метра конструкции должна проводиться стяжка металлическими прутами диаметром от 8 мм;
  • использование лестниц без врезных ступеней запрещено;
  • деревянные детали следует соединять саморезами;
  • оптимальное расстояние между ступеньками – 30-34 см;
  • промежуток между ступеньками у трёхколенных раздвижных изделий – 35 см;
  • максимальное расстояние от пола до первой ступени – 40 см;
  • для большей устойчивости, конструкция должна иметь трапециевидную форму – быть широкой внизу и сужаться кверху;
  • минимальная ширина нижней части конструкции – 40 см, верхней – 30 см;

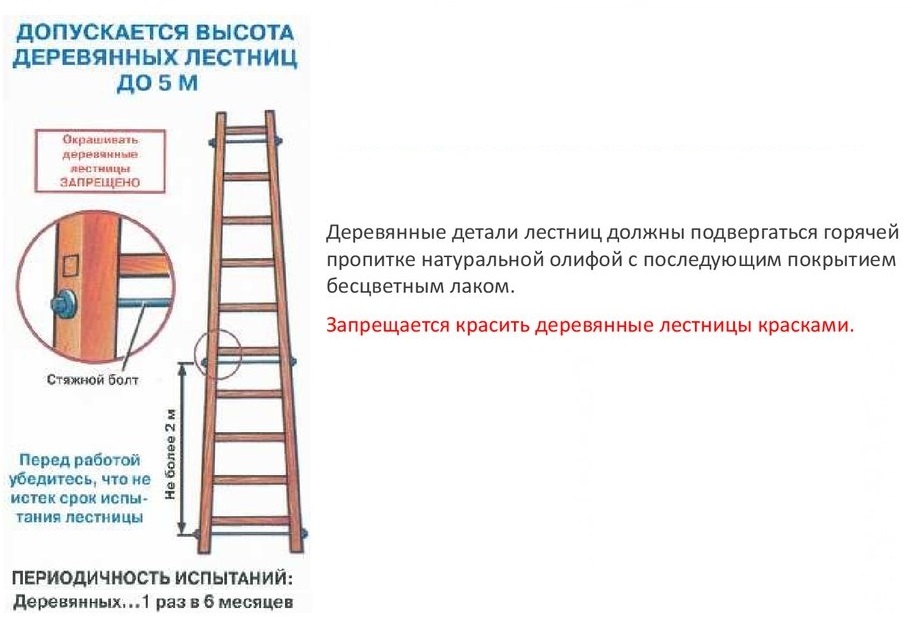

  • максимальная высота изделия – 5 м;
  • конструкция, высотой более 3 м, должна оборудоваться как минимум двумя стяжными болтами (снизу и сверху изделия).

Требования к приставным лестницами.

Монтаж приставных изделий

Установка переносной лестничной конструкции должна соответствовать следующим требованиям:

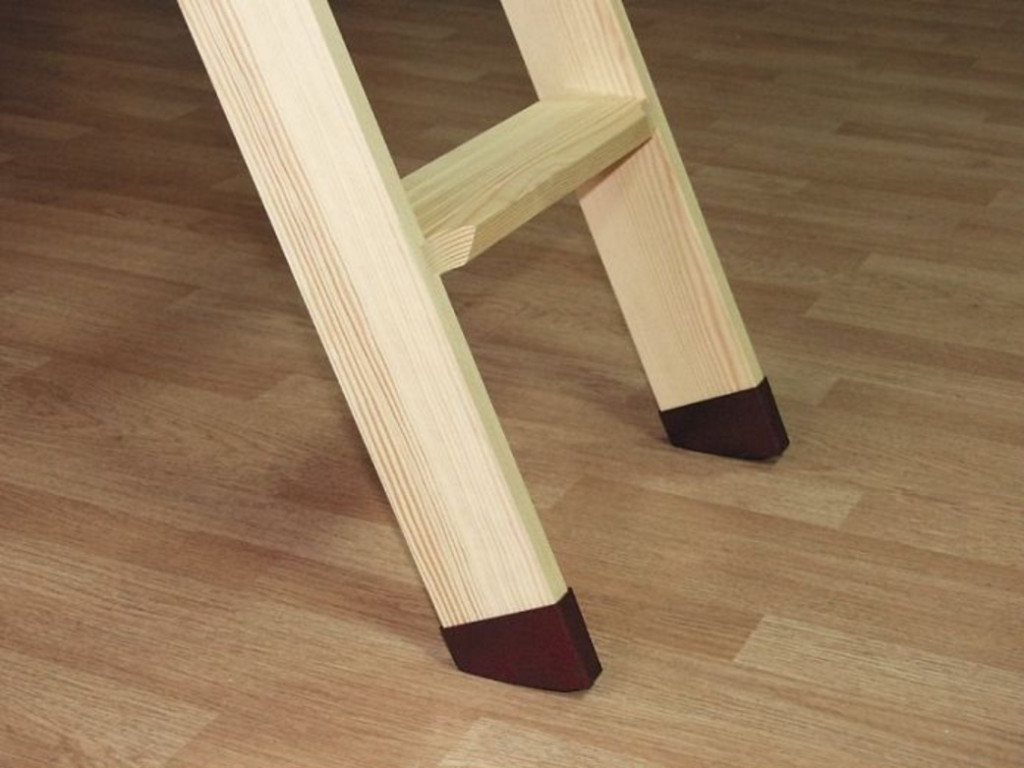

  • на ножки изделия надеваются специальные накладки (для большей устойчивости);накладки для лестницы
  • при монтаже конструкции на грунтовой поверхности, снизу необходимо установить острые металлические оковки;
  • если лестница используется на гладких поверхностях (например, на плитке, бетоне или паркете), ножки должны оборудоваться противоскользящими резиновыми накладками;
  • верхние концы лестничной конструкции, приставляемые к трубам, должны крепиться к ним металлическими крюками;насадки крюки для лестницы
  • лестница не должна устанавливаться на бочки, ящики и другие предметы для увеличения высоты изделия;
  • максимальный угол наклона без дополнительного крепления – 75О;

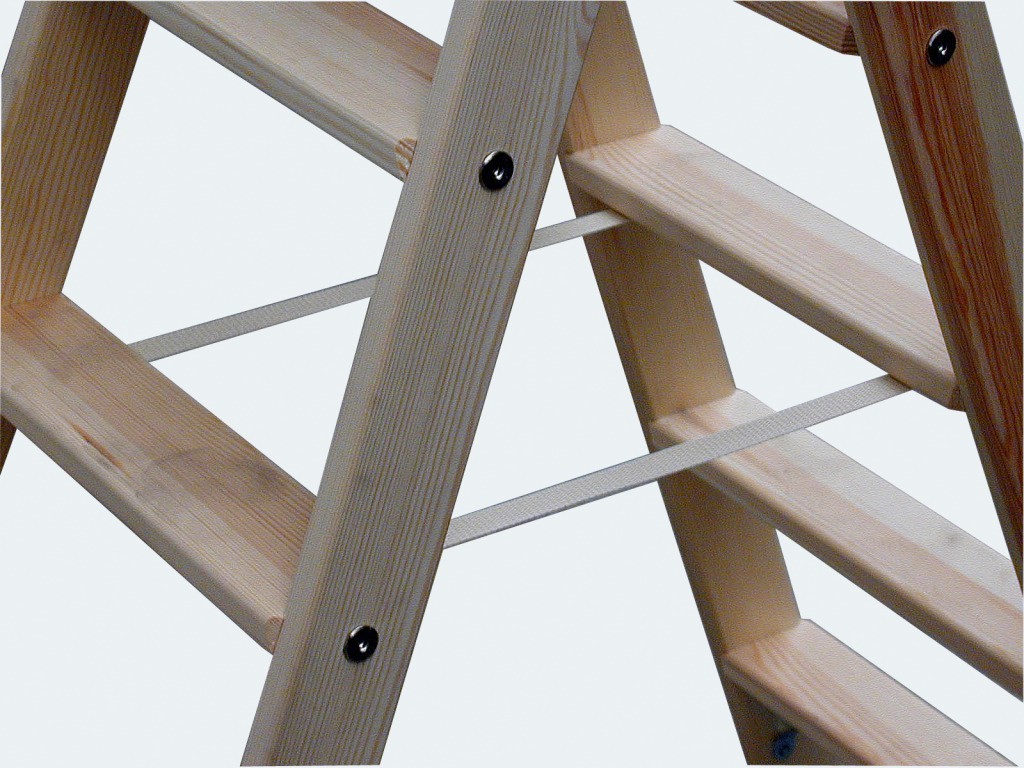

  • во избежание расхождения, нижние части стремянок необходимо скрепить цепями, крюками или другими фиксаторами.Ремни безопасности для стремянки

Проведение испытаний

Со временем прочность конструкции снижается. Чтобы предотвратить поломку, необходимо 2 раза в год проводить проверку качества – осмотр изделия с оценкой состояния древесины и качества покрытия.

починка лестница

Конструкция должна отвечать следующим требованиям:

  • отсутствие трещин на ступеньках и несущих балках длиннее 10 см и глубже 0,5 см, при этом запрещается дополнительное склеивание, заделывание шпатлёвкой и другие способы устранения трещин;
  • отсутствие люфтов или ослабления соединений;
  • части раскладных изделий должны плавно раздвигаться и надёжно фиксироваться в установленном положении;
  • отсутствие люфтов у накладок;
  • каждая ступенька на протяжении 2 минут должна выдерживать груз 200 кгс;
  • середина тетивы выдерживает груз сначала 100 кгс, а затем 200 кгс (продолжительность каждого теста – 2 минуты);
  • отсутствие трещин или иных повреждений после проведения диагностики (при наличии дефектов – устранить и провести испытание заново).материалы для лестницы

Результаты проверки записываются в журнал. Перед каждым использованием приставные изделия должны проходить быстрый осмотр на предмет наличия трещин или иных дефектов (без соответствующей записи в журнале). Несмотря на то, что деревянные лестницы довольно просты в производстве, к ним применяется множество разнообразных требований, которым они должны в полной мере соответствовать. Производство и обслуживание лестничных изделий по государственным стандартам обеспечивает максимальную надёжность и долговечность конструкции. Именно поэтому на ГОСТ следует обратить особое внимание. Более подробно о самостоятельной сборке приставных деревянных конструкций вы можете прочитать в этой статье .
